Historia de la geometría descriptiva

Geometría descriptiva es la rama de las matemáticas aplicadas que permite representar objetos tridimensionales sobre una superficie bidimensional, como un plano de papel o una pantalla digital, mediante sistemas de proyección. Esta disciplina no solo traduce el espacio en imágenes planas, sino que ofrece las herramientas necesarias para analizar formas, dimensiones y relaciones espaciales con precisión matemática.

Su desarrollo, liderado por Gaspar Monge a finales del siglo XVIII, transformó la ingeniería y la arquitectura al estandarizar el lenguaje gráfico técnico. Hoy en día, aunque las herramientas digitales han acelerado el proceso, los principios fundamentales de la geometría descriptiva siguen siendo la base del diseño técnico moderno.

Definición y concepto

La geometría descriptiva es el método sistemático que permite representar objetos tridimensionales en una superficie plana bidimensional. No se trata simplemente de dibujar, sino de aplicar reglas matemáticas precisas para que cualquier punto del espacio pueda ser localizado en el papel. Esta disciplina surgió de la necesidad práctica de comunicar formas complejas con una precisión que la simple observación visual no podía garantizar.

Es fundamental distinguir esta rama de otras que estudian las propiedades de la forma. La geometría euclidiana clásica se centra en las relaciones lógicas y los axiomas de puntos, líneas y planos. La geometría analítica utiliza coordenadas y ecuaciones algebraicas para definir figuras. La geometría descriptiva, en cambio, es eminentemente metodológica y gráfica. Su objetivo principal es la representación: cómo pasar de un cubo físico a sus líneas en un plano sin perder información sobre sus dimensiones y posiciones relativas.

Proyecciones y perspectivas

El mecanismo central de esta disciplina es la proyección. Imagina una lámpara (punto de vista) que ilumina un objeto y proyecta su sombra en una pared (plano de proyección). La geometría descriptiva formaliza este proceso. Existen dos enfoques principales que definen cómo se ve el objeto en 2D.

Las proyecciones ortogonales son la base del dibujo técnico moderno. Aquí, los rayos de luz son paralelos entre sí y perpendiculares al plano donde se dibuja. Esto elimina la distorsión por lejanía. Un objeto se descompone en varias vistas: planta (vista desde arriba), alzado (vista frontal) y perfil (vista lateral). Cada vista muestra dos de las tres dimensiones reales del objeto.

Dato curioso: Aunque usamos proyecciones ortogonales a diario en planos arquitectónicos, fue el marqués francés Gaspard Monge quien, en finales del siglo XVIII, sistematizó este método para que fuera casi secreto de estado en la ingeniería francesa.

Por otro lado, las perspectivas buscan imitar la visión humana. Los rayos convergen en un punto único (ojo del observador). Esto crea profundidad y tamaño decreciente según la lejanía, pero distorsiona las medidas reales. Es más útil para la representación visual que para la fabricación precisa.

Base del dibujo técnico

La importancia de la geometría descriptiva radica en que es el lenguaje universal de la ingeniería y la arquitectura. Cuando un ingeniero dibuja una pieza mecánica, no está haciendo un retrato artístico; está aplicando reglas de proyección para que un operario pueda fabricarla con un error mínimo. Sin este método, un plano sería ambiguo. La diferencia entre un círculo y una elipse en el papel puede significar la diferencia entre un eje giratorio y una ranura, dependiendo de cómo se haya proyectado.

Esta disciplina transforma el espacio abstracto en datos gráficos medibles. Permite resolver problemas de intersección, visibilidad y verdadera magnitud. Por ejemplo, saber si dos vigas se cruzan en el espacio requiere analizar sus proyecciones en dos planos distintos. La geometría descriptiva proporciona las herramientas lógicas para desambiguar la tercera dimensión a partir de solo dos.

En la práctica actual, aunque los programas de modelado 3D hacen mucho del trabajo pesado, el fondo sigue siendo descriptivo. Cuando giras un modelo en pantalla, el ordenador está calculando proyecciones en tiempo real. Comprender estos fundamentos ayuda a interpretar correctamente lo que se ve en la pantalla y en el plano impreso. La precisión gráfica sigue siendo el puente entre la idea del diseñador y la realidad del objeto fabricado.

¿Cómo surgió la geometría descriptiva en la Revolución Francesa?

El nacimiento de la geometría descriptiva no fue un hallazgo aislado, sino una respuesta pragmática a la crisis de precisión técnica durante la Revolución Francesa. Antes de Gaspard Monge, la representación del espacio en dos dimensiones dependía de la intuición de los artistas y de reglas empíricas de los arquitectos, a menudo fragmentadas y difíciles de enseñar sistemáticamente. Monge transformó estas prácticas dispersas en un método riguroso, capaz de resolver problemas complejos de ingeniería y arquitectura mediante la proyección ortogonal.

El contexto militar y el secreto de estado

La necesidad de precisión era urgente en las fortificaciones. Los ingenieros necesitaban visualizar cómo se superponían los muros, las torres y los caminos cubiertos para predecir líneas de visión y disparo. El método de Monge permitía representar cualquier sólido mediante dos planos perpendiculares: el plano horizontal y el plano vertical. Esta dualidad simplificaba cálculos que antes requerían meses de trabajo manual.

Dado que la claridad de las fortificaciones determinaba la supervivencia de las ciudades fronterizas, el método se convirtió en un secreto de estado. Durante casi dos décadas, el conocimiento se transmitía oralmente en la Escuela Real de Artes y Oficios de Méjanes, en París. Los estudiantes debían jurar guardar silencio para evitar que las potencias europeas rivales, especialmente Austria y Prusia, descubrieran la ventaja técnica francesa. Esta exclusividad otorgaba a los ingenieros franceses una ventaja estratégica significativa en el diseño de defensas.

Dato curioso: El secreto fue tan bien guardado que incluso algunos colegas de Monge desconocían los detalles completos del método hasta años después de su aplicación práctica en los campos de batalla.

De los trucos empíricos a la sistematización

Monge no inventó las proyecciones desde cero, pero sí las unificó. Antes de su intervención, los dibujantes usaban la "perspectiva" para la estética y la "elevación" para la altura, pero la relación matemática entre ambas era a menudo intuitiva. Monge demostró que cualquier punto del espacio podía definirse inequívocamente por sus distancias a dos planos perpendiculares. Esto convirtió el dibujo técnico en una ciencia deductiva.

La presentación del método ante la Academia de Ciencias marcó un punto de inflexión. Se cuenta que, al mostrar cómo un complejo sistema de rampas y murallas podía resolverse mediante simples líneas y puntos proyectados, los académicos quedaron asombrados por la elegancia de la solución. Lo que antes era un conjunto de "trucos" de albañiles se elevó a la categoría de herramienta intelectual fundamental para la ingeniería.

En 1799, tras la caída del régimen revolucionario más estricto, se publicó el Traité de Géométrie Descriptive. Esta obra sentó las bases de la enseñanza técnica moderna, permitiendo que el método se expandiera más allá de los muros de Méjanes. La publicación no solo consolidó el estatus de Monge como uno de los matemáticos más influyentes de su época, sino que también estandarizó el lenguaje visual que aún utilizan los ingenieros en 2026. La geometría descriptiva dejó de ser un secreto militar para convertirse en el lenguaje universal del diseño técnico.

Evolución del método: de Monge a la ingeniería moderna

El método de Gaspard Monge no permanecó confinado a los talleres franceses. Su expansión fue impulsada por la necesidad de comunicar ideas técnicas con precisión, lo que llevó a la geometría descriptiva a convertirse en el lenguaje universal de la ingeniería. Esta disciplina dejó de ser un secreto de estado para convertirse en la columna vertebral del diseño industrial.

La revolución de Poncelet y la proyección cónica

Jean-Victor Poncelet amplió el alcance del método al introducir conceptos de la geometría proyectiva. Su trabajo demostró que las propiedades esenciales de las figuras geométricas podían conservarse bajo diferentes tipos de proyección. Esto permitió a los ingenieros analizar formas complejas mediante la proyección cónica, donde los rayos de proyección convergen en un punto único, el centro de proyección.

Dato curioso: Poncelet desarrolló gran parte de su teoría mientras estaba prisionero tras la campaña de Rusia, escribiendo en un cuaderno de notas que casi se pierde al regresar a Francia.

Esta innovación fue crucial para representar objetos tridimensionales en dos dimensiones sin perder la relación espacial entre sus partes. La consecuencia es directa: el diseño dejó de depender únicamente de la intuición del artesano para basarse en reglas matemáticas verificables.

Impacto en la Revolución Industrial y estandarización

Durante la Revolución Industrial, la necesidad de intercambiar piezas entre fábricas distantes exigió un sistema de representación estandarizado. El sistema diédrico, basado en dos planos perpendiculares, se convirtió en el estándar para planos técnicos. La axonometría ofreció una vista tridimensional con escalas iguales en los tres ejes, ideal para ensamblajes mecánicos.

La perspectiva central, aunque más compleja, se mantuvo como la reina de la representación arquitectónica y artística. Estas tres proyecciones permitieron a ingenieros, arquitectos y diseñadores comunicarse con una precisión sin precedentes. La geometría descriptiva pasó de ser una ciencia pura a una herramienta esencial para la producción en masa.

Legado en la educación técnica

En los siglos XIX y XX, la geometría descriptiva se integró en los currículos de las escuelas de ingeniería y arquitectura en toda Europa y América. Se convirtió en la primera asignatura que debían dominar los estudiantes, antes incluso de adentrarse en el cálculo o la estática. Esta formación sistemática creó una generación de profesionales capaces de visualizar y comunicar ideas complejas con claridad.

Hoy, aunque el software de diseño asistido por computadora (CAD) ha automatizado muchas tareas, los principios fundamentales establecidos por Monge y Poncelet siguen siendo la base de la representación técnica. La evolución del método demuestra cómo una herramienta matemática puede transformar la manera en que entendemos y construimos el mundo físico.

¿Qué técnicas de proyección se utilizan en la geometría descriptiva?

La geometría descriptiva resuelve el problema de representar objetos tridimensionales en superficies bidimensionales mediante sistemas de proyección. Cada sistema selecciona un punto de vista y unas reglas matemáticas para traducir la profundidad en plano, sacrificando ciertas propiedades para resaltar otras. No existe un sistema universal perfecto; la elección depende de si se prioriza la medida exacta, la visibilidad o la intuición espacial.

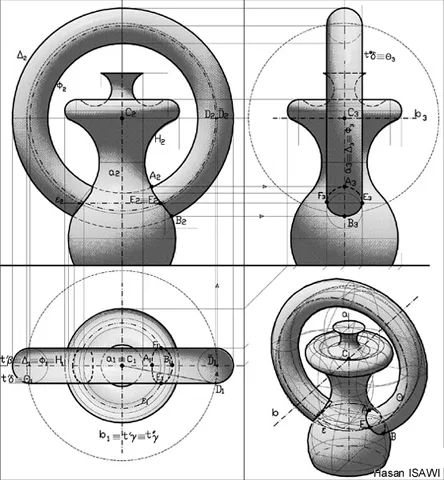

Sistema diédrico

Es la base técnica de la ingeniería. Proyecta el objeto sobre dos planos perpendiculares (horizontal y vertical) mediante rayos ortogonales. Al abatir estos planos sobre uno solo, obtenemos las "vistas" clásicas: planta, alzado y perfil. Su gran ventaja es la fidelidad métrica: las longitudes y ángulos se conservan si están paralelos al plano de proyección. Es el estándar para planos de construcción porque permite medir directamente sobre el dibujo.

Sistema axonométrico

Busca mostrar tres caras del objeto simultáneamente, ofreciendo una visión más "global" que el diédrico. Utiliza tres ejes coordinados proyectados sobre un solo plano. En la proyección isométrica, los tres ejes se ven con la misma escala y ángulos de 120 grados. En la dimétrica, dos ejes comparten escala. La caballera destaca una cara frontal sin deformarla, mientras que la profundidad se proyecta en ángulo, a menudo con una escala reducida para corregir la distorsión visual. Es ideal para bocetos técnicos rápidos donde se necesita ver volumen sin la complejidad de la perspectiva.

Perspectiva cónica

Simula cómo ve el ojo humano o una cámara fotográfica. Los rayos de proyección convergen en un único punto llamado "punto de vista". Las líneas paralelas en el espacio convergen en puntos de fuga en el dibujo. Esto genera la sensación de profundidad y tamaño decreciente con la distancia, pero distorsiona las medidas reales: un objeto lejano se dibuja más pequeño que uno cercano, aunque sean idénticos. Se usa principalmente en arquitectura y diseño para presentar el resultado final al cliente.

Dato curioso: La diferencia entre estos sistemas no es solo estética, sino topológica. Mientras el diédrico y el axonométrico pertenecen a la proyección cilíndrica (rayos paralelos), la perspectiva cónica introduce una transformación proyectiva que cambia las relaciones de tamaño según la distancia al observador.

La selección del sistema depende del objetivo comunicativo. Si necesitas construir, usas diédrico. Si necesitas explicar el volumen, usas axonométrico. Si necesitas vender la idea, usas perspectiva.

Aplicaciones prácticas en ingeniería y arquitectura

La geometría descriptiva no es solo una herramienta de representación; es el lenguaje universal que permite traducir ideas tridimensionales en planos bidimensionales legibles por máquinas y humanos. Su aplicación práctica sigue siendo fundamental en ingeniería y arquitectura, donde la precisión espacial es crítica. Aunque el modelo tridimensional por computadora (CAD) domina el diseño actual, los principios de proyección ortogonal y cónica siguen siendo la base lógica de cómo se estructuran los datos espaciales.

Ingeniería mecánica y diseño industrial

En el diseño de piezas mecánicas, la geometría descriptiva resuelve problemas complejos de ensamblaje. Por ejemplo, al diseñar un engranaje o un eje, los ingenieros deben determinar líneas de intersección entre superficies curvas y planas. Sin estos cálculos, dos piezas podrían chocar o dejar huecos innecesarios. La visibilidad también es clave: saber qué aristas son visibles y cuáles están ocultas en una vista específica evita errores de fabricación. Esto permite comunicar con precisión cómo debe ser cada componente antes de que se corte la primera pieza de metal o plástico.

Dato curioso: Aunque usamos pantallas táctiles, el sistema de coordenadas en la mayoría de los softwares de diseño industrial (como el eje Z hacia arriba o hacia afuera) hereda directamente las convenciones de proyección definidas por Gaspard Monge en el siglo XVIII.

Arquitectura y topografía

En arquitectura, las proyecciones ortogonales permiten descomponer un edificio complejo en vistas estándar: planta, alzado y sección. Cada una revela información distinta. La planta muestra la distribución horizontal; el alzado, la fachada; y la sección, la profundidad y la relación entre niveles. En topografía, esta misma lógica se aplica para representar el relieve del terreno mediante curvas de nivel, que son esencialmente secciones horizontales del suelo. Esta estandarización permite que un arquitecto en Madrid y un ingeniero estructural en Buenos Aires entiendan exactamente la misma estructura a partir de los mismos planos.

Resolución espacial y comunicación técnica

Los problemas de tangencia e intersección son cotidianos. Por ejemplo, al unir una tubería cilíndrica con una caja cúbica, la geometría descriptiva determina la línea exacta de corte para que el ensamblaje sea hermético. En diseño industrial, esto se traduce en la precisión de las superficies de contacto. La capacidad de resolver estos problemas en el plano reduce la necesidad de prototipos físicos costosos. La comunicación técnica entre profesionales depende de esta claridad: una línea continua, una punteada o una cota no son detalles estéticos, sino instrucciones precisas sobre la forma y la posición en el espacio tridimensional.

Ejercicios resueltos

Proyección de un punto en el sistema diédrico

El sistema diédrico representa el espacio tridimensional mediante dos planos perpendiculares: el plano horizontal (π1) y el plano vertical (π2). Para ubicar un punto A, se proyecta ortogonalmente sobre ambos planos. La proyección horizontal se denota como a y la vertical como a'. Al abatir el plano horizontal sobre el vertical, ambas proyecciones se alinean en una línea perpendicular a la línea de tierra (LT), conocida como línea de llamada.

Supongamos un punto A con cota 30 mm (distancia al plano horizontal) y alejamiento 40 mm (distancia al plano vertical). El procedimiento es directo:

1. Dibujar la línea de tierra (LT).
2. Marcar la proyección vertical a' a 30 mm sobre la LT.
3. Marcar la proyección horizontal a a 40 mm bajo la LT.
4. Unir a y a' con una línea perpendicular a la LT.

La posición relativa de a y a' respecto a la LT determina el diedro. En este caso, como a' está arriba y a abajo, el punto está en el primer diedro. Este método es la base de toda representación técnica.

Intersección de dos rectas en el espacio

Determinar si dos rectas se cortan en el espacio requiere analizar sus proyecciones. Dos rectas r y s se cortan si sus proyecciones horizontales se intersectan en un punto p y sus proyecciones verticales en p', y ambos puntos pertenecen a la misma línea de llamada.

Si las líneas de llamada de las intersecciones de las proyecciones no coinciden, las rectas son cruzadas (se ven pero no se tocan). El razonamiento geométrico es clave: la intersección es un punto común al espacio, por lo que sus coordenadas deben ser consistentes en ambas vistas. Verificar la línea de llamada evita errores de perspectiva.

Verdadero tamaño de un segmento de recta

Un segmento de recta no paralelo a los planos de proyección rara vez muestra su longitud real en las vistas diédricas. Para hallar el verdadero tamaño (VT), se utiliza el método del triángulo de proyección o el giro.

Con el método del triángulo:

• Tomar la longitud de la proyección horizontal ab.
• En un extremo, trazar una perpendicular con la diferencia de cotas entre los puntos A y B (obtenida de las proyecciones verticales).
• La hipotenusa resultante es el verdadero tamaño del segmento.

Este enfoque convierte la diferencia de alturas en un cateto, creando un triángulo rectángulo donde la hipotenusa representa la distancia real en el espacio. La precisión depende de medir correctamente las diferencias de cota o alejamiento según el plano de referencia.

Dato curioso: El verdadero tamaño es fundamental en ingeniería para calcular distancias reales sin necesidad de modelos 3D complejos, ahorrando tiempo en diseño técnico.

¿Cómo ha impactado la tecnología digital en la geometría descriptiva?

La llegada del Diseño Asistido por Ordenador (CAD) transformó la geometría descriptiva de una disciplina eminentemente gráfica a una base algorítmica. Aunque la tecnología ha cambiado las herramientas, los principios fundamentales establecidos por Gaspard Monge siguen vigentes. Los modelos tridimensionales digitales no flotan en el vacío; se construyen sobre proyecciones ortogonales que traducen el espacio tridimensional a coordenadas bidimensionales para su procesamiento por la pantalla.

El dibujo técnico manual dependía de la precisión del ojo y la mano del dibujante. Un error en la línea de tierra o en la escala podía desvirtuar toda la pieza. En cambio, la modelización digital utiliza algoritmos que calculan las intersecciones y proyecciones con precisión matemática. Esto permite manipular objetos complejos con una agilidad que el papel nunca ofreció.

De la proyección a la superficie

La geometría descriptiva es el lenguaje subyacente de la mayoría de los motores de renderizado y modelado 3D. Cuando un diseñador crea una superficie curva en un software moderno, está definiendo matemáticamente cómo se proyectan los puntos en el espacio. Las superficies NURBS (Curvas de Base Racional No Uniformes) son un ejemplo claro de esta evolución.

Estas superficies se definen mediante ecuaciones paramétricas que permiten un control preciso de la forma. La representación de una curva NURBS puede expresarse como:

Donde Pi​ son los puntos de control, wi​ los pesos y Bi,p​ las funciones base. Esta fórmula permite crear formas suaves y complejas que serían difíciles de representar solo con vistas ortogonales tradicionales.

Dato curioso: La realidad virtual depende directamente de la geometría descriptiva para calcular la perspectiva correcta para cada ojo del usuario, creando la ilusión de profundidad en tiempo real.

Impacto en la enseñanza y la práctica

La tecnología ha cambiado radicalmente cómo se enseñan estos conceptos. Los estudiantes ya no pasan horas trazando líneas con regla y compás para encontrar la intersección de dos planos. En su lugar, utilizan software interactivo que visualiza las transformaciones geométricas en tiempo real.

Esto permite a los alumnos centrarse en la lógica espacial y la relación entre las formas, en lugar de perderse en la mecánica del trazo. Sin embargo, esto también plantea un desafío: el riesgo de que los estudiantes comprendan la proyección sin entender su fundamento geométrico.

En la práctica profesional, la integración de la geometría descriptiva con la fabricación digital ha acelerado los tiempos de producción. Los modelos 3D se traducen directamente en instrucciones para máquinas CNC o impresoras 3D, cerrando el ciclo entre el concepto geométrico y el objeto físico.

La precisión y la flexibilidad que ofrece el medio digital han hecho que la geometría descriptiva sea más relevante que nunca, aunque su aplicación sea menos visible para el ojo no entrenado. La base sigue siendo la misma: representar el espacio tridimensional de manera clara y precisa.

Legado educativo y actualidad en 2026

La enseñanza de la geometría descriptiva en 2026 mantiene una tensión estructural entre su valor cognitivo y la eficiencia tecnológica. Aunque las herramientas digitales han automatizado gran parte del trazado manual, la materia sigue siendo un pilar en los currículos de ingeniería y arquitectura de numerosas universidades. La percepción ha evolucionado: ya no se ve únicamente como un ejercicio de proyección ortogonal, sino como el fundamento del pensamiento espacial necesario para dominar el entorno digital.

Integración en el currículo STEM

En el marco de la educación STEM, la geometría descriptiva actúa como puente entre las matemáticas abstractas y la representación técnica. Su importancia radica en la capacidad de traducir objetos tridimensionales a planos bidimensionales sin perder información métrica. Esta habilidad es crítica para la visualización mental, una competencia que correlaciona positivamente con el rendimiento en cálculo vectorial y física.

Los programas actuales integran la materia de forma transversal. No se trata solo de dibujar, sino de comprender la relación entre forma y función. Las escuelas de ingeniería suelen colocarla en el primer año, junto con el cálculo, para establecer un lenguaje visual común antes de introducir la complejidad de las materias especializadas.

Dato curioso: Estudios recientes indican que los estudiantes que dominan la visualización espacial resuelven problemas de mecánica de fluidos hasta un 20% más rápido que sus pares con menor agudeza espacial.

El impacto de la tecnología y la percepción actual

La llegada de la tecnología ha transformado drásticamente la percepción de la materia. El dibujo a mano alzada en papel milimetrado, aunque sigue siendo útil para la intuición inicial, ha cedido terreno a los sistemas CAD (Diseño Asistido por Computadora). Sin embargo, esto no significa que la geometría descriptiva esté en extinción. Por el contrario, su esencia se ha transferido a la pantalla.

Los expertos en educación técnica argumentan que conocer los principios de proyección es indispensable para usar el software con soltura. Sin entender cómo se proyecta un punto o una recta, el modelo 3D puede volverse una "caja negra" difícil de depurar. La tecnología amplifica la capacidad de representación, pero la lógica descriptiva sigue siendo el motor subyacente.

Pensamiento espacial y tendencias educativas

El pensamiento espacial desarrollado a través de la geometría descriptiva es una habilidad transferible. Permite a los futuros ingenieros y arquitectos visualizar estructuras complejas, anticipar interferencias y comunicar ideas con precisión. Esta capacidad es cada vez más valiosa en un mundo donde el diseño digital y la fabricación aditiva requieren una comprensión profunda de la forma.

Las tendencias educativas recientes en 2026 apuntan hacia una mayor integración práctica. Se fomenta el uso de modelos físicos, impresiones 3D y realidad aumentada para complementar el trabajo en pantalla. Esta aproximación híbrida busca equilibrar la agilidad del software con la profundidad conceptual del método descriptivo. La materia no ha muerto; se ha reinventado para seguir siendo esencial en la formación de profesionales capaces de navegar la complejidad espacial del siglo XXI.

Preguntas frecuentes

¿Quién inventó la geometría descriptiva?

El método fue sistematizado y popularizado por el matemático francés Gaspar Monge a finales del siglo XVIII, aunque sus raíces se remontan a los dibujos arquitectónicos de Vitruvio y las perspectivas de los artistas del Renacimiento.

¿Cuál es la diferencia entre geometría descriptiva y perspectiva?

La geometría descriptiva se centra en la precisión métrica y la verdadera magnitud de las figuras mediante proyecciones ortogonales, mientras que la perspectiva busca imitar la visión humana, priorizando la apariencia visual sobre la medida exacta.

¿Se sigue estudiando en las universidades en 2026?

Sí, sigue siendo asignatura troncal en carreras de Ingeniería Civil, Arquitectura y Diseño Industrial, aunque su enfoque ha evolucionado para integrar el modelado por computadora (CAD) junto con los métodos clásicos.

¿Qué es el método de Monge?

Es un sistema de representación que utiliza dos planos de proyección perpendiculares entre sí (horizontal y vertical) que se doblan sobre una línea de tierra para ubicar cualquier punto del espacio mediante sus coordenadas.

¿Para qué sirve la geometría descriptiva hoy en día?

Es fundamental para el diseño de piezas mecánicas, la planificación de estructuras arquitectónicas complejas, la topografía y el desarrollo de modelos 3D en la industria manufacturera y la construcción.

Resumen

La geometría descriptiva surgió como una herramienta estratégica durante la Revolución Francesa para estandarizar el diseño técnico y ocultar los secretos de la ingeniería militar. Su evolución desde los dibujos a mano alzada de Gaspar Monge hasta los sistemas de coordenadas digitales ha permitido una precisión sin precedentes en la representación del espacio tridimensional.

Actualmente, esta disciplina sigue siendo esencial en la formación de ingenieros y arquitectos, sirviendo de puente entre el pensamiento abstracto y la materialización de objetos. Las técnicas de proyección ortogonal y cónica siguen siendo la base lógica sobre la cual se construyen los modernos entornos de diseño asistido por computadora.
